JOlight JO-CONTR-410

JOlight JO-CONTR-410
Decoder DMX-PWM - Modalità Slave - 3 canali RGB

Caratteristiche:
Controller Ricevitore DMX, permette di decodificare i segnali DMX e pilotare tramite PWM nastri LED e altre sorgenti luminose a bassa tensione dimmerabili.
Il JO-CONTR-410 ha due modalità di funzionamento, selezionabili tramite il DIP Switch 10 "FUN":

• Opzione 1, Decoder - DIP Switch 10 "FUN" impostato su OFF (0):
  La centralina può essere utilizzata come decoder DMX-PWM. Il controllo colori, intensità, effetti è demandato alla centralina Master DMX. Tramite gli appositi DIP Switch è possibile impostare l'indirizzo di base scegliendolo tra i 512 indirizzi del protocollo DMX. La centralina decodificherà i canali come da seguente schema:
  - uscita CH1/R: canale DMX Base+0;
  - uscita CH2/G: canale DMX Base+1;
  - uscita CH3/B: canale DMX Base+2.
• Opzione 2, Stand Alone - DIP Switch 10 "FUN" impostato su ON (1):
  La centralina può essere utilizzata in modalità controller RGB PWM indipendente dal controllo DMX. In questo caso con la centralina è possibile realizzare i seguenti effetti: colori statici e dinamici.

  Modi di funzionamento Stand Alone:
  1 ON Rosso fisso intensità non regolabile
  2 ON Verde fisso intensità non regolabile
  3 ON Blu fisso intensità non regolabile
  4 ON Giallo fisso intensità non regolabile
  5 ON Viola fisso intensità non regolabile
  6 ON Ciano fisso intensità non regolabile
  7 ON Bianco fisso intensità non regolabile
  8 ON Rotazione 3 colori
  9 ON Rotazione 7 colori (RGBYPCW) velocità regolabile
  Modo 8 - velocità regolabile tramite switch 1-7 (strobo-velocità crescente-feeder)
  Modo 9 - velocità regolabile tramite switch 1-7 (strobo-velocità crescente-feeder)

Dati tecnici:

• Tensione d'ingresso: 5/12/24Vdc
• Uscita: 3 canali/PWM - Tensione come ingresso
• Tipo uscita: morsetti
• Corrente: 4A per canale
• Potenza:

  1. 12V x 4A x 3Ch = 144W
  2. 24V x 4A x 3Ch = 288W
• Metodo di connessione: Anodo comune (+ comune)
• Metodo di controllo: input DMX o Stand-Alone
• Modi di funzionamento: 9 (7 statici e 2 dinamici)
• Temperatura di funzionamento: -10°C a 40°C

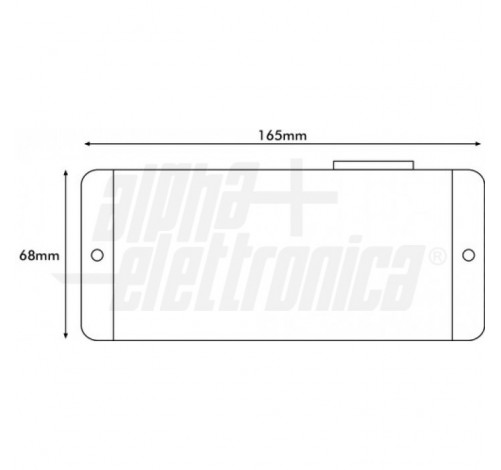

• Dimensioni: 165x68x40mm
• Connettori DMX:

  1. n. 2 XLR 3 poli (entra-esci)
  2. n. 2 RJ45 8 poli (entra-esci)
