Emme Esse 80260H

Emme Esse 80260H
V/H switch commutatore con controllo 60Hz da palo

Serie Omnitech
60 Hz Tone Switch

Introduzione:
Questo Switch è indicato principalmente per l'utilizzo in impianti dualfeed con LNB universali ed in sistemi comunitari con la distribuzione in 1ª IF.
Questo apparecchio, da solo, raggruppa le caratteristiche di tutti e due i modelli della serie precedente (80260H e 80260HE): contiene un relè per la commutazione di segnale e tensione ed è provvisto di scatola protettiva per l'installazione a palo.

Modo d'utilizzo:
L'80260H si utilizza collegando agli ingressi LNB A ed LNB B i due cavi provenienti dagli LNB.
Nel caso specifico di un impianto dualfeed, collegare (ad esempio) il cavo proveniente dall'LNB Astra all'ingresso A ed Eutelsat all'ingresso B. Collegare il ricevitore al connettore OUT.
ATTENZIONE! con l'utilizzo di questo switch la programmazione del ricevitore dovrà essere ritoccata in modo che tutti i canali di Eutelsat (perchè collegato all'ingresso B) vengano memorizzati con la nota 60 Hz inserita.
I tre connettori per il collegamento non sono a corredo.

Installazione:
L'installazione di questo switch commutatore è resa semplice ed immediata grazie alla sua versatilità tecnica che ne consente l'utilizzo in ogni tipo di impianto.

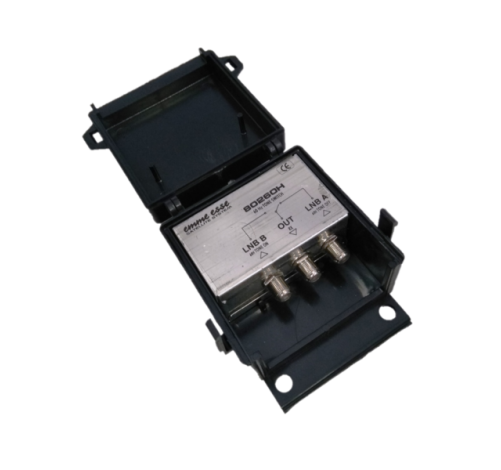

L'Emme Esse, fornisce l'80260H nell'apposita custodia protettiva per esterni, completa di aggancio a palo.

Specifiche tecniche:

• Frequenza di lavoro: 47 ~ 2150 MHz
• Perdite di passaggio: 1.5 dB max.
• R.O.S. Ingresso - Uscita: 2.5 : 1 max.
• Isolamento tra i 2 ingressi: 26 dB
• Frequenza tono: 60 Hz
• Tensione d'alimentazione: 12 ~ 20 V
• Assorbimento: 30 mA
• Connettori: F Femmina
