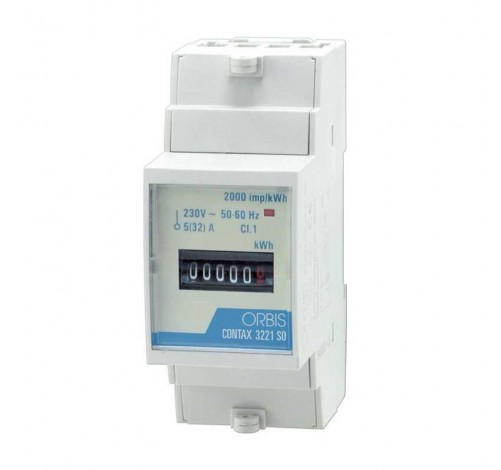

CONTAX 3221 S0 - Contatore statico di energia monofase

Il CONTAX 3221 S0 è un contatore statico di energia attiva di classe 1 utilizzato per la misura dell'energia elettrica attiva in sistemi monofase a corrente alternata la cui tensione è pari a 230 V~ e corrente massima pari a 32 A.
Il CONTAX 3221 S0 è un dispositivo di tipo FISSO, progettato per relativo funzionamento mediante collegamento permanente ad ambienti con un livello di contaminazione 3 e CATEGORIA DI MISURA III.
La categoria di misura III viene indicata per misure effettuate nell'impianto dell'edificio.
Ad es.: misura sui quadri di distribuzione, prese di corrente di impianti fissi e dispositivi adibiti a uso domestico e industriale con collegamento permanente all'impianto fisso.

Dati tecnici

• Tensione nominale: 230 V~
• Frequenza nominale: 50 Hz - 60 Hz
• Corrente assegnata o corrente di base: Ib = 5 A
• Corrente massima: Imass. = 32 A
• Precisione: Classe 1 come da EN 62053-21
• Categoria di misura: CAT II come da 61010-1
• Costante: RA=RL=0,5 Wh/imp=2,000 imp/kWh. (uscite ottica ed elettrica)
• Funzionamento del contatore: Statico (elemento elettronico di misurazione)
• Consumo proprio circuito di tensione: 0,47 W / 7,5 VA (CAP.)
• Consumo proprio circuito di corrente: 0,04 W (Tipo resistivo shunt)
• Tensioni limite di funzionamento: Da 150 V~ fino a 265 V~
• Corrente di funzionamento indicato: Da 250 mA a 32 A
• Corrente minima di avvio: 20 mA (con fattore di potenza 1)
• Considerazione correnti armoniche: Fino a 7 kHz
• Uscita ottica impulsi: LED lampeggiante con costante pari a 2000 imp. / kWh
• Uscita elettrica impulsi:

  1. Impulsi tramite accoppiatore ottico come da EN 62053-31.
  2. Costante pari a 2000 imp. / kWh.
• Visualizzatore:

  1. Elettromeccanico: 5 cifre (kWh) +1 decimale (0,1 kWh).
• Classe di protezione: II come da EN 60335 a condizioni corrette di montaggio.
• Isolamento:

  1. Rafforzato tra tutti i morsetti e parti accessibili della carcassa.
  2. Basilare tra circuiti di misurazione e uscita impulsi.
• Tipo di protezione della carcassa: IP 20 come da EN 60529
• Tª di funzionamento: da -20° C a + 50° C
• Tª immagazzinamento e trasporto: da -25° C a + 70° C
• Umidità relativa: Media annuale < 75 %. Valori puntuali 95%.
• Grado contaminazione assegnata: Grado di contaminazione 3 come da EN 61010-1.
• Collegamento dei circuiti di misurazione: Collegamento diretto con morsetti a vite
• Morsetti per conduttori esterni:

  1. Conduttori: (1-3) 4 - 10 mm² / (4-20-21) 1 - 6 mm²
• Coppia massima di serraggio viti: 0,8 Nm.
• Fissaggio: Profilo simmetrico 35 mm (Rail DIN). Norma EN 60715.
• Carcassa (dimensioni): 2 modulo DIN (35 mm)
• Dimensioni esterne: 35 x 88 x 66 mm
