General SA-2010EV

General SA-2010EV
Mixer stereo professionale

Caratteristiche:

• Tre ingressi microfonici con Talkover
• Tre canali Phono/Line commutabili con Start
• Tre canali di linea (due dei quali dotati di Start)
• Crossfader con commutatore (Phono 1/2, 1/3, 2/3)
• Sound Effector con sei effetti pre-impostati
• Equalizzatore grafico a tre bande
• Controllo Send/Return per effetti
• Uscita cuffie con slider volume
• Connettore per lampade compatibili a 12V
• Connettore Start per i canali 4, 5, 6, 7, 8
• Maniglie per il trasporto
• Larghezza standard rack a 19" con fori per il fissaggio
• Piedini in gomma

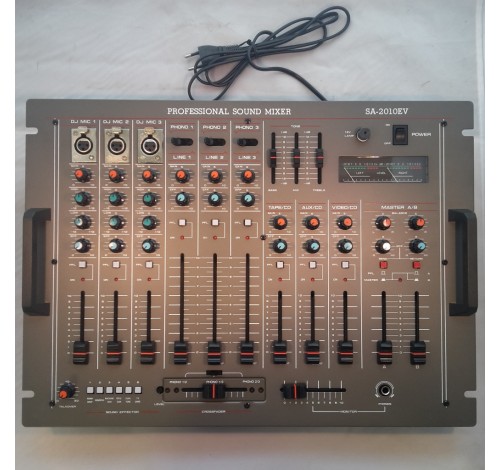

Pannello frontale:

- DJ Mic:

• Ingresso: presa XLR
• Gain: potenziometro 0/10
• High: potenziometro frequenze alte (-12/+12)
• Low: potenziometro frequenze basse (-12/+12)
• Eff: potenziometro effetto 0/10
• PFL: interruttore con LED
• Slider volume
• Talkover: potenziometro 0/20

- Phono/Line:

• Commutatore Phono/Line
• Gain: potenziometro 0/10
• Eff: potenziometro 0/10
• PFL: interruttore con LED
• Slider volume con Start
• Crossfader con commutatore 1/2, 1/3, 2/3 (per i canali Phono)

- Canali di linea:

• Tape/CD, Aux/CD, Video/CD
• Gain: potenziometro 0/10
• Eff: potenziometro 0/10
• PFL: interruttore con LED
• Slider volume (i canali Tape/CD e Aux/CD sono dotati di Start)

- Master A/B:

• Balance: x2 manopole di controllo fader (L/C/R)
• Eff Send: potenziometro 0/10
• Eff Return: potenziometro 0/10
• Interruttore PFL/Master con LED
• Interruttore A/B
• x2 slider volume

- Altro:

• Sound Effector: x6 pulsanti per effetti pre-impostati (Bomb Drop, Bombing, Machine Gun, Rifle Gun, Dual Tone, TV Game)
• Monitor:

1. Slider volume
2. Phones: presa jack stereo 6.3mm

• Tone: equalizzatore grafico a tre bande Bass/Mid/Treble (-12/0/+12 dB)
• Conettore per lampade a 12V
• Power: interruttore ON/OFF

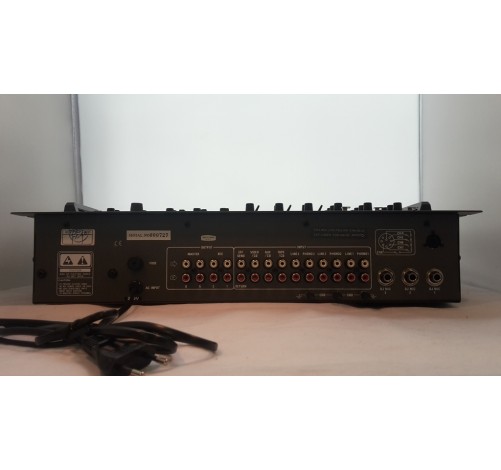

Pannello posteriore:

- Fuse: vano fusibile con chiusura a croce
- AC Input: cavo di alimentazione 230V
- Output:

• Master B: x2 prese RCA
• Master A: x2 prese RCA
• Rec 2: x2 prese RCA
• Rec 1: x2 prese RCA

- Input:

• Eff Send/Return: x2 prese RCA
• Video/CD: x2 prese RCA
• Aux/CD: x2 prese RCA
• Tape/CD: x2 prese RCA
• Line 3: x2 prese RCA
• Phono 3: x2 prese RCA
• Line 2: x2 prese RCA
• Phono 2: x2 prese RCA
• Line 1: x2 prese RCA
• Phono 2: x2 prese RCA

- GND: x3 connettori a vite per messa a terra
- DJ Mic 3: x1 presa jack 6.3mm
- DJ Mic 2: x1 presa jack 6.3mm
- DJ Mic 1: x1 presa jack 6.3mm
- Start: presa DIN a 8 poli

Specifiche:

- Sensibilità in ingresso:

• Mic: 1mV/1K ohm
• Phono: 1mV/50K ohm
• CD: 50mV/100K ohm
• Line: 50mV/100K ohm
• Tape: 50mV/100K ohm
• Aux: 50mV/100K ohm
• Video: 50mV/100K ohm
• Return: 0.775V/100K ohm

- Livello d'uscita:

• Master A:

1. Nominale: 1.5V/600 ohm
2. Max: 8V/600 ohm

• Master B:

1. Nominale: 1.5V/500 ohm
2. Max: 8V/600 ohm

• Record:

1. Nominale: 0.775V/600 ohm
2. Max: 8V/600 ohm

• Send:

1. Nominale: 0.775V/600 ohm
2. Max: 8V/600 ohm

- Distorsione armonica: 0.02% (uscita nominale)
- Risposta in frequenza: 20Hz - 20KHz ± 0.5dB (RIAA ± 2dB)
- Rapporto segnale/rumore:

• Mic: 60dB
• Phono: 60dB
• CD: 70dB
• Line: 70dB
• Tape: 70dB
• Aux: 70dB
• Video: 70dB
• Return: 70dB

- Controllo tono:

• Frequenza: 100Hz, 1KHz, 10KHz
• Gamma incremento/taglio: ±12dB

- Uscita cuffie: massimo 1 Watt a 8 ohm (Load)
- Auto Talk-Over: canale ridotto di 20dB a 1KHz (DJ Mic a parte)
- 5 Start: Max DC 24V/500mA
- Dimensioni: 480 x 348 x 130 mm
